SPF材を使って体育館の折りたたみイスを収納するボックスを作ってみました。

選択教科の授業で,4人グループで1個ずつ製作しました。

まず,収納する「折りたたみイス」の1脚大きさを計り,収納の余裕を考えながら必要な寸法にSPF材(2×4)38mm×89 mm×1820mmを切断します。

今回は次の4種類の角材を組み合わせました。

(1)1130×4  (2)710×4  (3) 560×4  (4) 464×2

材料取りも考えさせると良いかと思います。SPF材1本の長さが1820mmなので今回は余裕をもって1台あたり7本のSPF材を3種類に切りました。

1種類目は(1)1130と(3)560の組み合わせで4本

2種類目は(2)710×2と(4)464×2の組み合わせで2本

3種類目は(2)710×2を1本

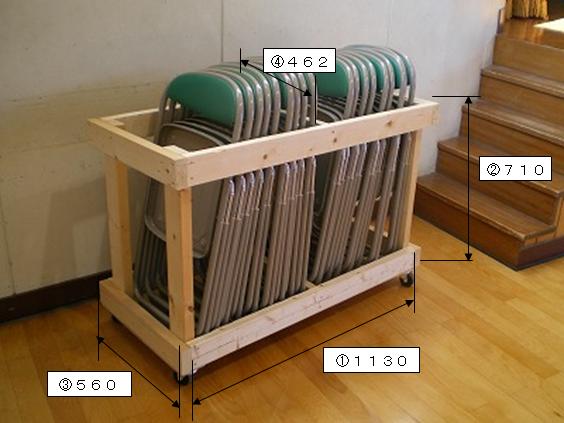

材料取り取りをした後,次の写真のとおりコースレッド65mm(木ねじ)で締め付け,組み立てました。底板は12mmの合板1206×560です。キャスターをつけました。


投稿者:荒谷政俊(広島)
